功能特點：

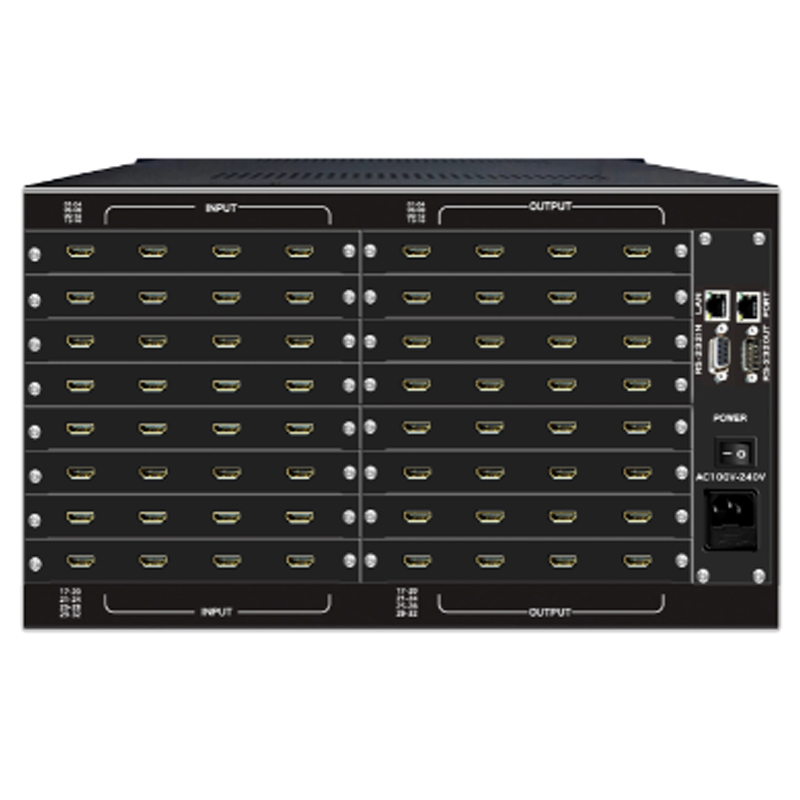

1.插卡式結構設計，采用每張卡4個通道的設計，可靈活配置輸入輸出信號通道數，擴展方便，維護便捷。

2.最高支持分辨率1920*1200/60HZ。

3.帶數字均衡調整電路，輸出帶信號預加重增強電路，使信號能進行更長距離傳輸，輸入和輸出都可分別超過30米距離（無需帶芯片的HDMI線材）。

4.默認支持面板按鍵，紅外遙控器（可免費定做紅外延長線），矩陣切換軟件（串口），支持TCP/IP網絡控制（選配），支持APP手機和平板控制（選配），支持中控和拼接屏軟件控制，每路輸入都支持藍光DVD/3D/HDCP/EDID。

5.帶有斷電現場切換記憶保護，上電自動恢復關機前狀態。

6.藍光液晶顯示屏，可顯示設備各通到的切換狀態，直觀方便，外觀設計美觀高檔。

7.內置可擴展16個場景控制存儲模式。

8.輸入和輸出接口均采用靜電保護電路，性能更穩定。

9.兼容市場所有同類產品的代碼和指令。

10.全貼片SMD工藝，特有ESD靜電保護功能。

11.采用國際通用的標準寬電壓輸入電源，電網電壓在 100V—250V 之間波動，都能保證穩定的輸出，極大提高了系統的可靠性和穩定性。

12.數字信號運用了點對點無損傳輸方式，有力保證了圖像信號的高保真輸出；

13.電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力；

14.帶寬：6.75Gbps       增益：0dB

15.位時鐘抖動：<0.15Tbit

16.位上升時間：<0.3Tbit（20%--80%）

17.位下降時間：<0.3Tbit（20%--80%）

18.最大傳輸延時：5nS

19.切換速度：200ns（最長時間）

20.串行控制接口：RS-232, 9-針公 D型 接口,波特率：9600, 數據位8位， 停止位1, 無奇偶校驗；2 = RX, 3 = TX, 5 = GND

21.以太網控制接口（選配）:RJ-45母接口,TCP/IP Server或UDP模式,自適應10M或100M,全雙工;

22.平均故障間隔時間：（MTBF）80000小時

23.設備尺寸：5.5U (490(寬)*244（高）*300深度（(mm))

24.重量：15KG

高清板卡參數

1.4路HDMI輸入卡

每卡支持4路HDMI信號輸入；

支持圖像分辨率1920x1200/60HZ；4K*2K分辨率（選配）

兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；

每卡支持4路藍光DVD/3D/HDCP/EDID；

支持EDID 管理，每路輸入都可現場讀寫EDID；

點對點硬件無壓縮實時轉換；

傳輸距離大于30m（無需帶芯片的HDMI線材）；

具有輸入輸出預加載，切換速度更快；

即插即用，無需軟件，無需驅動；

最大功耗12W；

像素帶寬165MHz, 全數字；

接口帶寬6.75Gbps,全數字；

(Clock Jitter)<0.15 Tbit；

 (Risetime )<0.3Tbit (20%--80%)；

 (Falltime)<0.3Tbit (20%--80%)；

最大傳輸延時5nS(±1nS)；

信號強度T.M.D.S. +/- 0.4Vpp；

最小/最大電平T.M.D.S. 2.9V/3.3V；

阻抗50 Ω；

2.4路HDMI輸出卡

每卡支持4路HDMI信號輸出；

支持圖像分辨率1920x1200/60HZ；4K*2K分辨率（選配）

兼容HDMI1.4的標準，HDCP1.3協議, DVI1.0協議；

支持EDID 管理，每路輸出接口都可現場讀取顯示設備的EDID；

點對點硬件無壓縮實時轉換；

傳輸距離大于30m（無需帶芯片的HDMI線材）；

具有輸入輸出預加載，切換速度更快；

即插即用，無需軟件，無需驅動；

最大功耗12W；

像素帶寬165MHz, 全數字；

接口帶寬6.75Gbps,全數字；

(Clock Jitter)<0.15 Tbit；

 (Risetime )<0.3Tbit (20%--80%)；

 (Falltime)<0.3Tbit (20%--80%)；

最大傳輸延時5nS(±1nS)；

信號強度T.M.D.S. +/- 0.4Vpp；

最小/最大電平T.M.D.S. 2.9V/3.3V；

阻抗50 Ω；
