一、常用的分勵脫扣器
常用微型斷路器、塑殼斷路器均有帶分勵脫扣的相應系列產品，塑殼斷路器帶分勵脫扣時一般標注為3310或3340，其中10表示為帶分勵脫扣，40表示帶分勵脫扣和輔助觸頭，而微斷一般用MX表示。

二、分勵脫扣器的工作原理
分勵脫扣器本質上是一個分閘線圈加脫扣器，給分勵脫扣線圈加上規定的電壓，斷路器就脫扣而分閘。
分勵脫扣線圈電壓種類有交流和直流，電壓大小有各種電壓等級。
常見的分勵脫扣器的操作電源一般采用交流220V，220V的必須通過一個中間繼電器做轉換配合使用；采用DC24V的操作電源分勵脫扣器可由消防電源直接聯動，由于消防DC24V不能保證有效的動作電壓需求，現在基本上采用AC220。

▲ AC220V分勵脫扣器

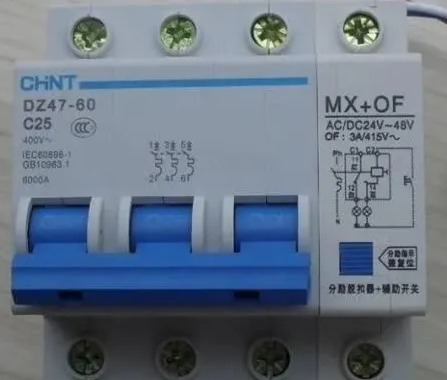

▲ DC24V分勵脫扣器

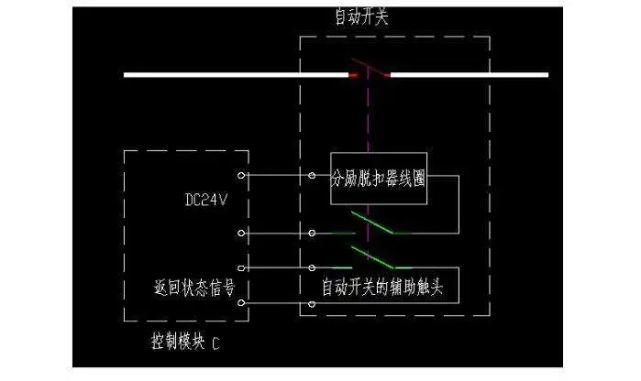

▲24V線圈接線原理

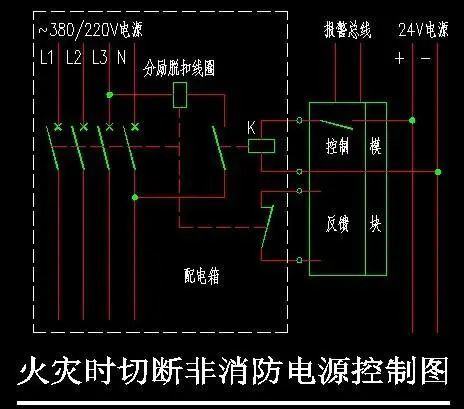

▲AC220V線圈接線原理
如上圖所示，當發生火災時，消防控制室發出報警信號，這個信號一般是一個直流24V的電壓信號，在對應的非消防負載斷路器上安裝分勵脫扣器，再加裝一個24V中間繼電器，把24V的消防跳閘信號接至中間繼電器，中間繼電器的常開觸點串聯到斷路器的分勵脫扣線圈回路中，通過輸出模塊、配電箱內中間繼電器與分勵脫扣器的配合切除非消防負荷。

▲接線實物


三、注意事項
分勵脫扣器是短時工作制，線圈通電時間一般不能超過1S，否則線圈會被燒斷。塑殼斷路器為防止線圈燒毀，在分勵脫扣器串聯一個微動開關，當分勵脫扣器通過銜鐵吸合，微動開關從閉合狀態轉換成斷開，由于分勵脫扣器電源的控制線路被切斷，即使人為地按住按紐，分勵線圈始終不再通電就避免了線圈燒損情況的產生。當斷路器再扣合閘后，微動開關重新回到閉合位置。
