?【產品簡介】
STS靜態轉換開關（Static Transfer Switch）為電源二選一自動轉換系統。正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源。
STS靜態轉換開關采用可控硅模組（SCR）作為切換器件，可以實現不同輸入電源之間的不斷電切換，為單電源負載提供雙回路供電。

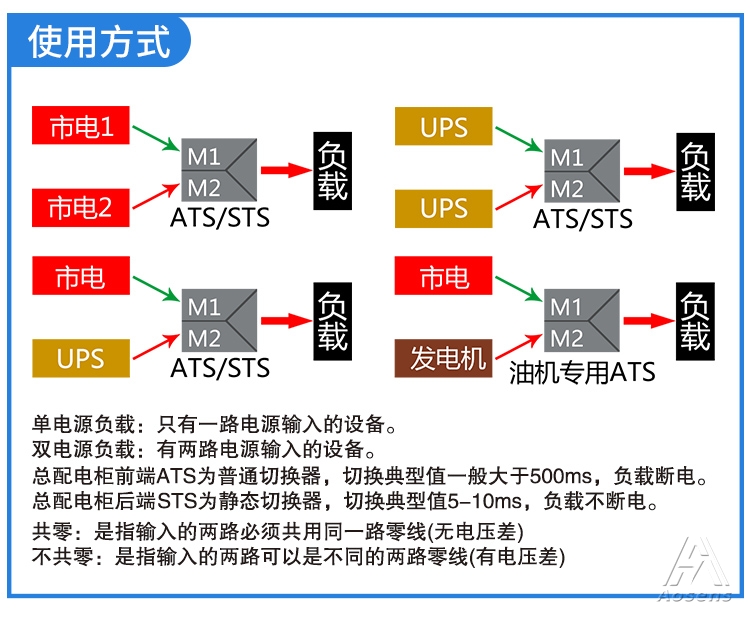

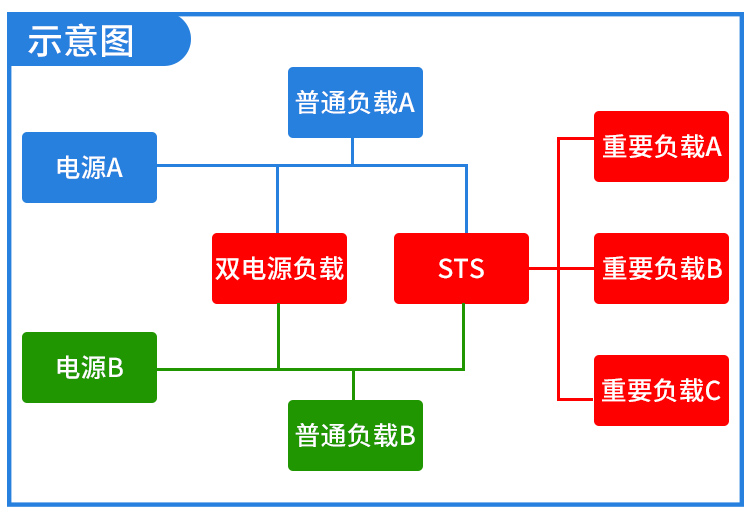

應用示意圖

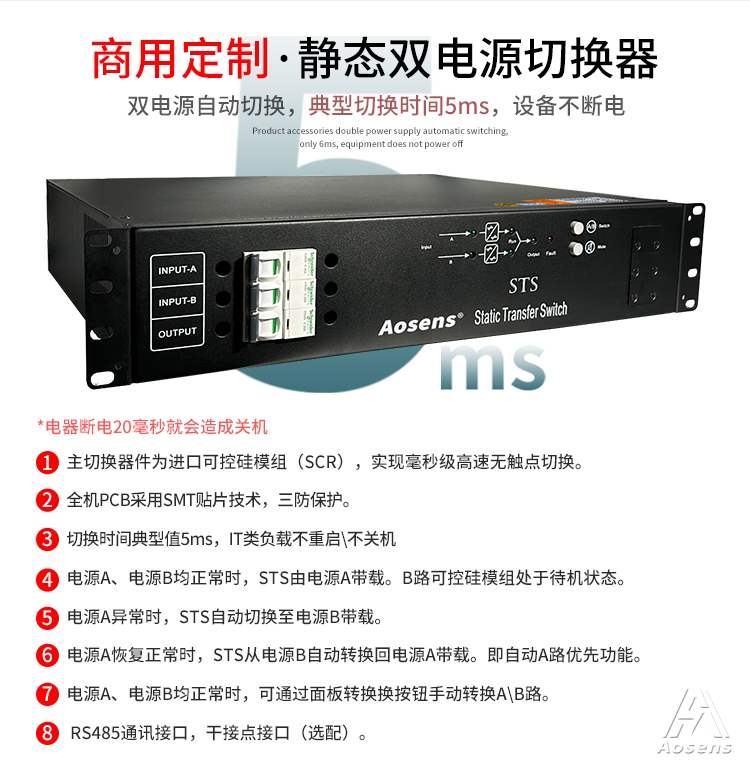

● 主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。
● 全機PCB采用SMT貼片技術，三防保護。
● 典型切換時間≦5ms（毫秒）。
● 電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。
● 電源A異常時，STS自動切換至電源B帶載。
● 電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。
● 電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換A\B路。
● RS485通訊接口，干接點接口（選配）。
● 彩色觸摸屏LCD顯示（選配）
型號： | AS-STS-1125/1P | AS-STS-1132/1P | AS-STS-1163/1P | |||
額定電流： | 25A | 32A | 63A | |||
輸入電壓： | 單相220V ±15%（其它規格可訂做） | |||||
輸出電壓： | 同輸入 | |||||
工作頻率： | 50Hz/60Hz | |||||
斷電切換時間： | 典型值≤5ms; | |||||
切換方式： | 自動/手動 先斷后合 | |||||
切換要求： | 同步/非同步均可斷電切換 | |||||
輸入方式： | 端子排 | |||||
輸出方式： | 端子排+插座 （IEC C19*2+C13*8 ） | |||||
通訊接口： | RS485 MODBUS-RTU | |||||
顯 示： | LED（標配） +LCD（選配） | |||||
負載峰值因數： | 3：1 | |||||
效 率： | ≧98% | |||||
冷卻方式： | 風冷 | |||||
最高溫升： | ＜60 0C; | |||||
允許工作溫度： | 0-400C | |||||
相對濕度： | 0-90 % （不凝露） | |||||
安裝高度： | <1500 米海拔高度 | |||||
尺寸(機架式)： | 445X440x88mm(2U) | |||||
重量： | 8KG | 9KG | 10KG | |||

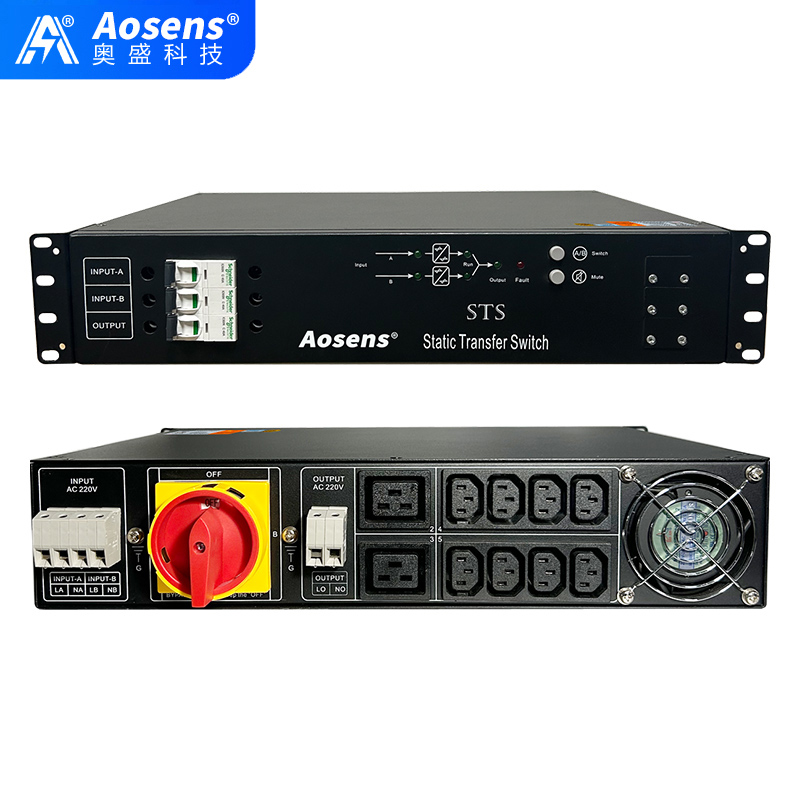

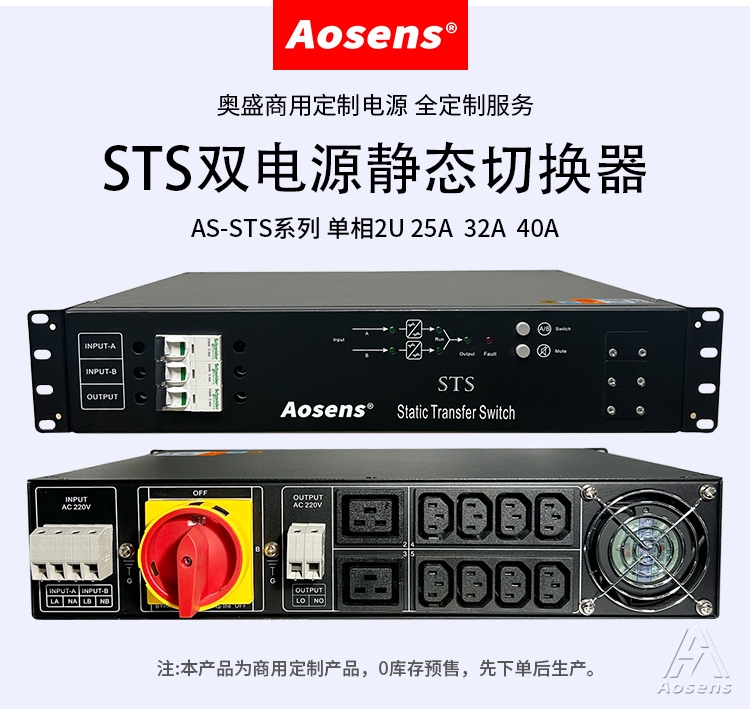

產品尺寸：445X440x88mm（2U 19英寸機架式安裝）

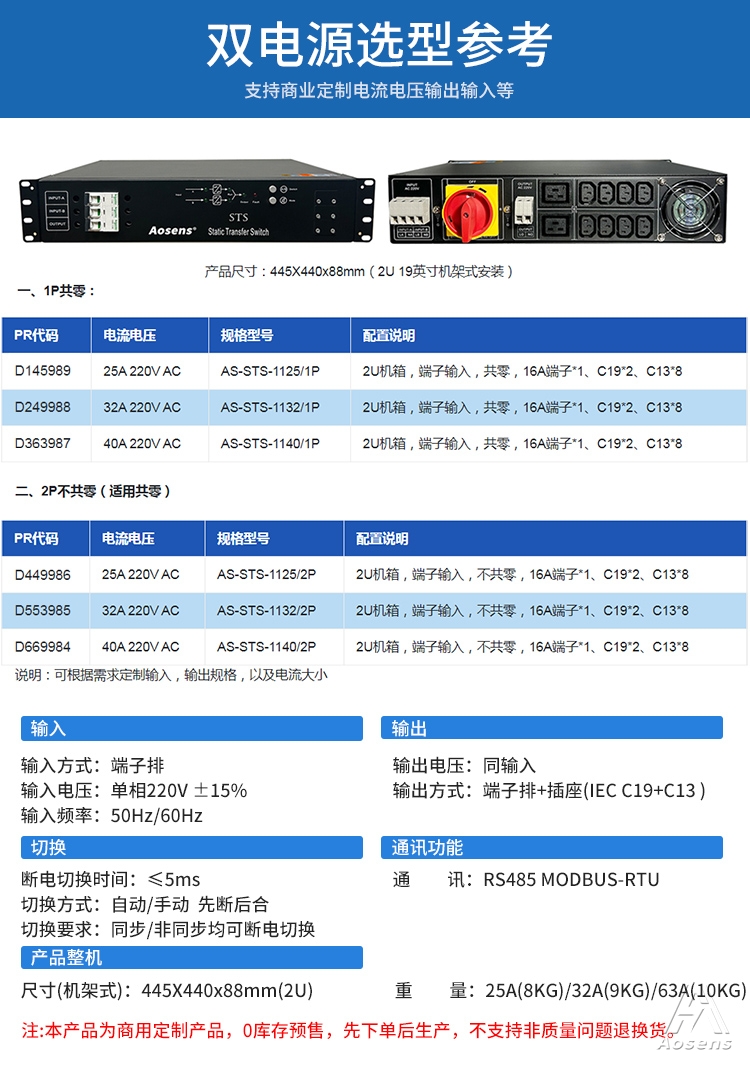

一、1P共零：?
| PR代碼 |
電流電壓 |
規格型號 |
配置說明 |
| D145989 | 25A 220V AC |
AS-STS-1125/1P | 2U機箱，端子輸入，共零，16A端子*1、C19*2、C13*8 |
| D249988 | 32A 220V AC | AS-STS-1132/1P | 2U機箱，端子輸入，共零，16A端子*1、C19*2、C13*8 |
| D363987 | 40A 220V AC | AS-STS-1140/1P | 2U機箱，端子輸入，共零，16A端子*1、C19*2、C13*8 |
| PR代碼 |
電流電壓 |
規格型號 |
配置說明 |
| D449986 | 25A 220V AC | AS-STS-1125/2P | 2U機箱，端子輸入，不共零，16A端子*1、C19*2、C13*8 |
| D553985 | 32A 220V AC | AS-STS-1132/2P | 2U機箱，端子輸入，不共零，16A端子*1、C19*2、C13*8 |
| D669984 | 40A 220V AC | AS-STS-1140/2P | 2U機箱，端子輸入，不共零，16A端子*1、C19*2、C13*8 |
說明：可根據需求定制輸入，輸出規格，以及電流大小
