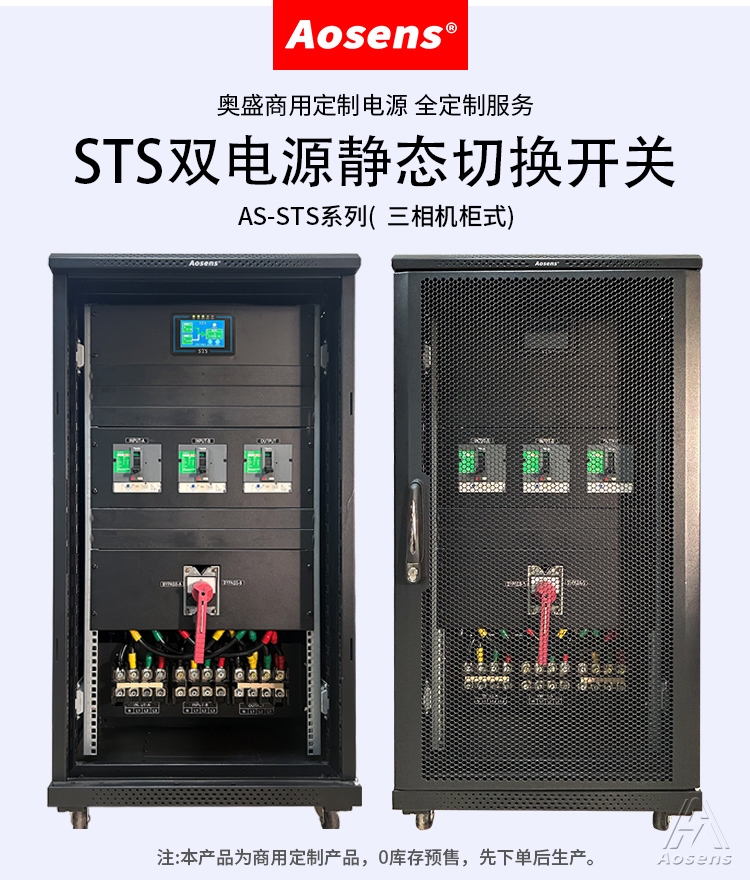

? ?三相機柜式 100~400A 380V
【產品簡介】
STS靜態轉換開關（Static Transfer Switch）為電源二選一自動轉換系統。正常工作狀態下，在主電源處于正常的電壓范圍內，負載一直連接于主電源。在主電源發生故障時，負載自動切換到備用電源。
STS靜態轉換開關采用可控硅模組（SCR）作為切換器件，可以實現不同輸入電源之間的不斷電切換，為單電源負載提供雙回路供電。

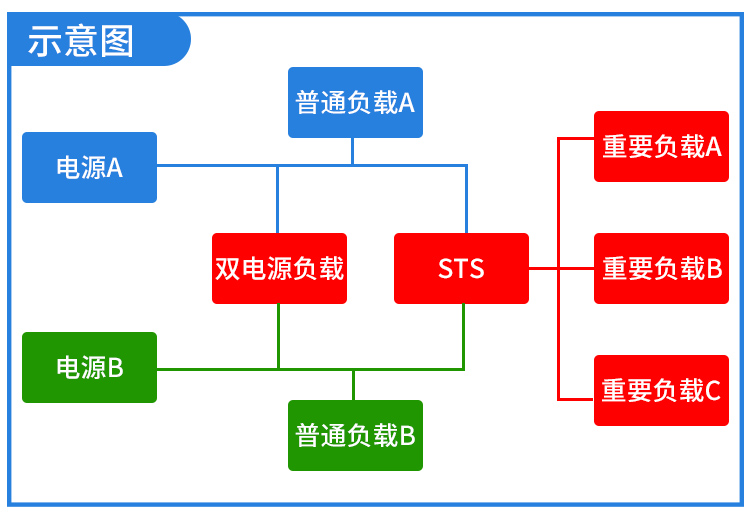

應用示意圖

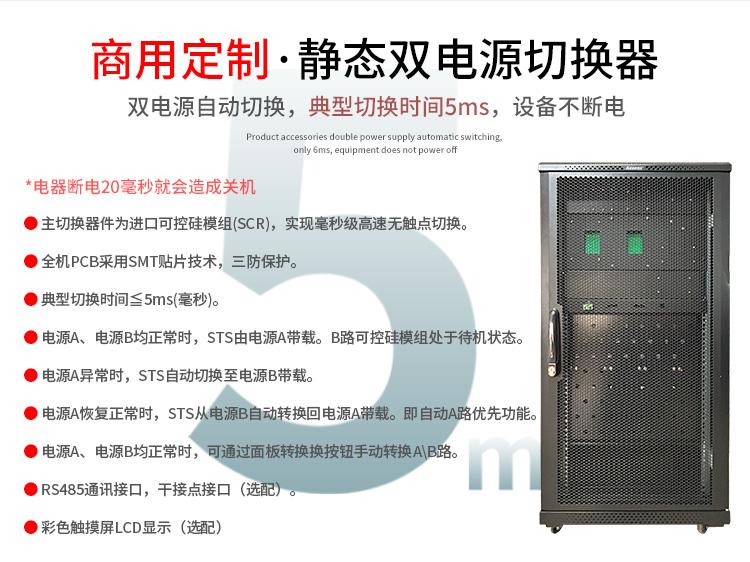

● 主切換器件為進口可控硅模組（SCR），實現毫秒級高速無觸點切換。
● 全機PCB采用SMT貼片技術，三防保護。
● 典型切換時間≦5ms（毫秒）。
● 電源A、電源B均正常時，STS由電源A帶載。B路可控硅模組處于待機狀態。
● 電源A異常時，STS自動切換至電源B帶載。
● 電源A恢復正常時，STS從電源B自動轉換回電源A帶載。即自動A路優先功能。
● 電源A、電源B均正常時，可通過面板轉換換按鈕手動轉換A\B路。
● RS485通訊接口，干接點接口（選配）。
● 彩色觸摸屏LCD顯示（選配）

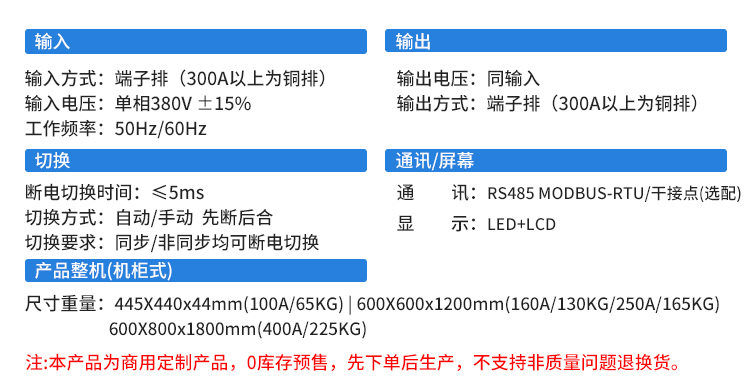

型號： | AS-STS-100/3P | AS-STS-160/3P | AS-STS-250/3P | AS-STS-400/3P |
額定電流： | 100A | 160A | 250A | 400A |
輸入電壓： | 單相380V ±15% | |||
輸出電壓： | 同輸入 | |||
工作頻率： | 50Hz/60Hz | |||
斷電切換時間： | ≤5ms; | |||
切換方式： | 自動/手動 先斷后合 | |||
切換要求： | 同步/非同步均可斷電切換 | |||
輸入方式： | 端子排（300A以上為銅排） | |||
輸出方式： | 端子排（300A以上為銅排） | |||
通訊接口： | RS485 MODBUS-RTU、干接點 （選配） | |||
顯 示： | LED+LCD | |||
負載峰值因數： | 3：1 | |||
效 率： | ≧98% | |||
冷卻方式： | 風冷 | |||
最高溫升： | ＜60 0C; | |||
允許工作溫度： | 0-400C | |||
相對濕度： | 0-90 % （不凝露） | |||
安裝高度： | <1500 米海拔高度 | |||
尺寸(機柜式)： | 600X600x1000mm | 600X600x1200mm | 600X800x1800mm | |
重量： | 65KG | 130KG | 165KG | 225KG |

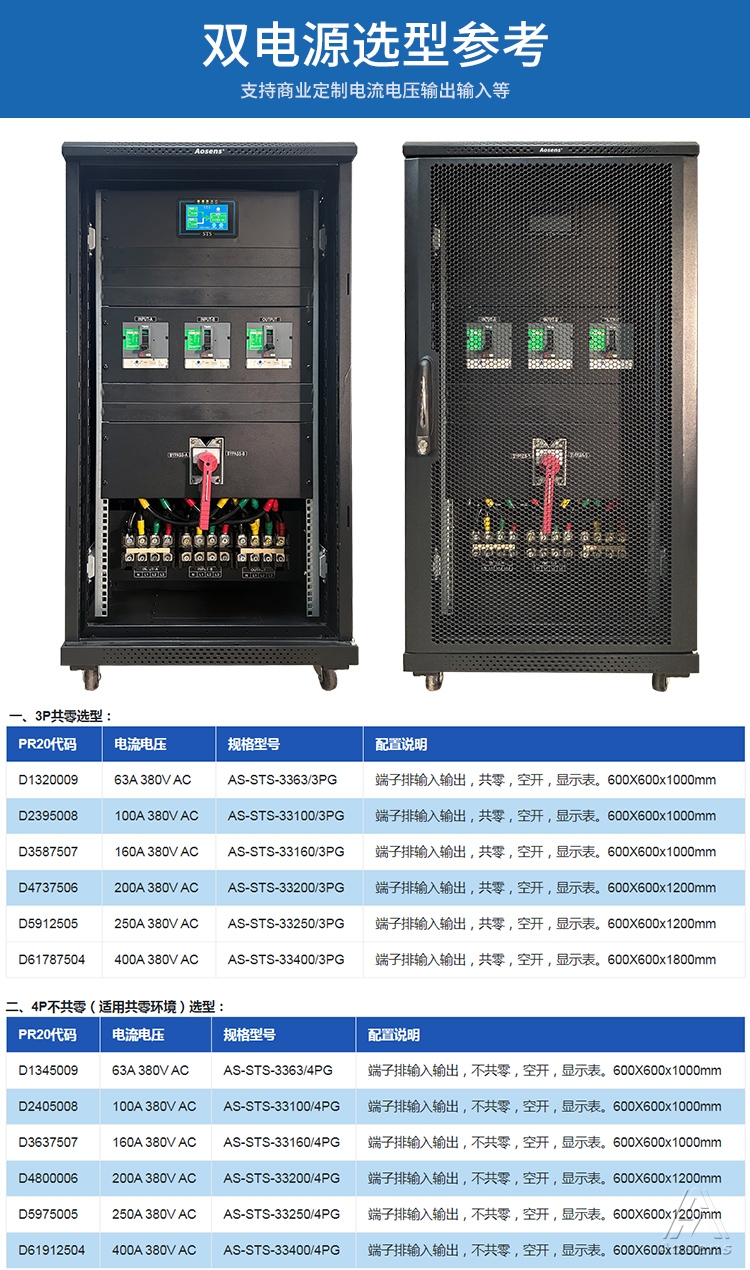

| PR20代碼 | 電流電壓 | 規格型號 | 配置說明 |
| D1320009 | 63A 380V AC |
AS-STS-3363/3PG | 端子排輸入輸出，共零，空開，顯示表。600X600x1000mm |
| D2395008 | 100A 380V AC | AS-STS-33100/3PG | 端子排輸入輸出，共零，空開，顯示表。600X600x1000mm |
| D3587507 | 160A 380V AC | AS-STS-33160/3PG | 端子排輸入輸出，共零，空開，顯示表。600X600x1000mm |
| D4737506 | 200A 380V AC | AS-STS-33200/3PG | 端子排輸入輸出，共零，空開，顯示表。600X600x1200mm |
| D5912505 | 250A 380V AC | AS-STS-33250/3PG | 端子排輸入輸出，共零，空開，顯示表。600X600x1200mm |
| D61787504 | 400A 380V AC | AS-STS-33400/3PG | 端子排輸入輸出，共零，空開，顯示表。600X600x1800mm |
| PR20代碼 | 電流電壓 | 規格型號 | 配置說明 |
| D1345009 | 63A 380V AC | AS-STS-3363/4PG | 端子排輸入輸出，不共零，空開，顯示表。600X600x1000mm |
| D2405008 | 100A 380V AC | AS-STS-33100/4PG | 端子排輸入輸出，不共零，空開，顯示表。600X600x1000mm |
| D3637507 | 160A 380V AC | AS-STS-33160/4PG | 端子排輸入輸出，不共零，空開，顯示表。600X600x1000mm |
| D4800006 | 200A 380V AC | AS-STS-33200/4PG | 端子排輸入輸出，不共零，空開，顯示表。600X600x1200mm |
| D5975005 | 250A 380V AC | AS-STS-33250/4PG | 端子排輸入輸出，不共零，空開，顯示表。600X600x1200mm |
| D61912504 | 400A 380V AC | AS-STS-33400/4PG | 端子排輸入輸出，不共零，空開，顯示表。600X600x1800mm |
